SAUTER Smart Shading Verschattungskorrektur: Sonnenschutz noch einfacher und praktikabler

2. Oktober 2019 | News

SAUTER Smart Shading Verschattungskorrektur: Sonnenschutz noch einfacher und praktikabler

Smart Shading steht für automatisierten Sonnenschutz. Die Anwendung verbessert die blendfreie Nutzung von Tageslicht für optimalen Nutzerkomfort und hilft dabei wertvolle Energie zu sparen. Die Verschattungskorrektur passt die automatisierte Gebäudeverschattung den aktuellen Gegebenheiten an. Dadurch wird das Raumklima geregelt, Heiz- und Kühllasten werden reduziert und die Betriebskosten der Klimatisierung werden gesenkt.

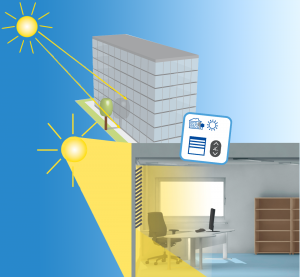

Ein Bürogebäude wird von der Sonne bestrahlt, doch ein Baum steht vor dem Büro und erzeugt Schatten. Durch Smart Shading mit Verschattungskorrektur bemerkt das Gebäude dies und kann automatisch darauf reagieren.
Bürogebäude mit SAUTER Smart Shading und Verschattungskorrektur

VDI 3813/3814 – Richtlinien zur Gebäudeautomation

Die Richtlinien der VDI 3813 und 3814 zur Gebäudeautomation beschreiben Gebäudeautomationsfunktionen für eine integrierte Raumautomation. Um die komplexe Funktion der Verschattungskorrektur für die Sonnenschutzfunktionen eines Gebäudes umzusetzen, werden externe Gebäudedaten mit verschiedensten Berechnungen kombiniert. SAUTER hat die Raumautomationsfunktionen mit dieser Verschattungskorrektur ergänzt und mit neuen, eigenen Komponenten umgesetzt.

Die VDI 3813 besagt, dass die Verschattungsfunktion in Verbindung mit der Sonnenautomatik oder einer Lamellennachführung nutzbar ist. Die Verschattungskorrektur prüft, ob ein oder mehrere Fenster, die zum Beispiel einem Raum zugeordnet sind, temporär durch umliegende Bebauung oder eigene Gebäudeteile beschattet werden. SAUTER Smart Shading mit Verschattungskorrektur erkennt, ob beispielsweise ein Gebäude aus der Nachbarschaft Schatten auf bestimmte Fenster wirft oder ob eine direkte Sonneneinstrahlung erfolgt. Wenn ein Schattenwerfer vorliegt und Schatten erkannt wird, so wird der Positionierbefehl der Sonnenschutzfunktion durch eine festgelegte Parkposition ersetzt, die eine bessere Tageslichtversorgung ermöglicht.
Die Umsetzung dieser Funktion verlangt umfangreiche Parametrierung der umliegenden Schattenwerfer. Aus diesen Daten und der aktuellen Position der Sonne berechnet die Verschattungskorrektur, ob eine Verschattung des jeweiligen Fensters vorliegt oder nicht. Die Berechnungen werden für den geografischen Standort der Liegenschaft für ein ganzes Jahr im Raster von 15-Minuten vorgenommen.

SAUTER Verschattungsprogramm

Mit dem neuen Verschattungsprogramm werden für die SAUTER Smart Shading Funktion einmalig die benötigten Parameter des jeweiligen Gebäudes anhand der 3D Gebäudedaten und der relevanten Schattenwerfer (wie zum Beispiel Nachbargebäude) erfasst. Eine integrierte Kartendarstellung vereinfacht die Ermittlung sowie die Eingabe von Lage und Ausrichtung der Gebäude und Schattenwerfer. Ausserdem wird die Nachbildung der Fassade, bzw. die Position und Zuordnung der Fensterflächen zu den jeweiligen Raumachsen der ecos Raumcontroller, grafisch unterstützt.
Aus diesen Parametern errechnet das Verschattungsprogramm die Verschattung für die jeweiligen Raumachsen und erstellt für das geplante Gebäude die Datei (Tabelle) der Verschattungskorrektur-Schattenstatus-Schaltzeiten, kurz: „Shadow Schedule“.

Shadow Schedule

Als Shadow Schedule werden diese Orts- und Zeit-aufgelösten Parameter an die autarken SAUTER Raumcontroller verteilt. Der neue Shadow Correction Funktionsbaustein kommt auf den ecos504/505 Raumcontrollern zum Einsatz. Dieser Baustein wertet die Parameter aus und erhält so den Schattenstatus – verschattet / nicht verschattet – für die zugeordneten Raumsegmente bzw. die zugeordneten Jalousien.

Integriert mit BACnet

Der Schattenstatus wird im Prioritätsarray zwischen Handbedienebene und Automatikfunktion des Sonnenschutzes eingebunden. Somit ist die manuelle Steuerung des Sonnenschutzes jederzeit gewährleistet und kann den individuellen Anforderungen der Nutzer angepasst werden. Die Ansteuerung der Jalousien der Räume mit den BACnet Output Objekten erfolgt entweder direkt mit den SAUTER ecoLink-IO-Modulen über Relaiskontakte oder digital via integrierter KNX- oder SMI-Schnittstelle der ecos504/505 Raumcontroller und entsprechenden KNX-Aktoren oder SMI-Motoren.

SAUTER bietet viele verschiedene Arten des Sonnenschutzes an. Auf dieser Übersicht sind die Angebote klar ersichtlich. Im Fokus dieses Textes ist die Verschattungskorrektur, die bei SAUTER neu auch zum Sortiment dazu gehört.
SAUTER Sonnenschutz Möglichkeiten

Die Verschattungskorrektur im Rahmen des SAUTER Smart Shading ist ein weiterer fortschrittlicher Beitrag zum Smart Building mit dem SAUTER Gebäude- und Raumautomations-System.
