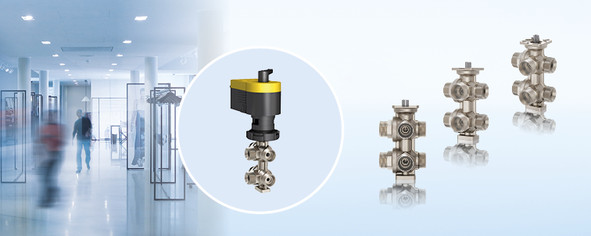

Kompakt, montagefreundlich und sicher: der SAUTER 6-Wege-Kugelhahn

Kompakt, montagefreundlich und sicher: der SAUTER 6-Wege-Kugelhahn

Der neue 6-Wege-Kugelhahn von SAUTER ermöglicht das Heizen und Kühlen mit nur einem Regelventil. So ersetzt er bis zu vier konventionelle Ventile und braucht auch nur einen Antrieb. Das erspart eine Menge Aufwand und bietet die grösstmögliche Flexibilität.

In grossen Bürogebäuden mit vielen Heiz- und Kühlelementen ist es von Vorteil, die Zahl der eingesetzten Zonenventile möglichst gering zu halten. Das reduziert den Platzbedarf in den Zwischendecken sowie den Material- und Montageaufwand für Ventile, Stellantriebe, Regelsteuerungen und Verdrahtung.

Aus vier wird eins

Der neue 6-Wege-Kugelhahn von SAUTER bietet eine kompakte und präzise Alternative für die Regelung von Heiz-/Kühldecken und Fancoils in 4-Leiter-Systemen. Er ist als Regelventil oder Umschaltventil geeignet. Wo konventionelle Lösungen mit bis zu vier 2-Wege-Ventilen, vier Stellantrieben und zwei Regelsteuerungen arbeiten, sind neu lediglich ein 6-Wege-Kugelhahn und ein Stellantrieb nötig. Dank kompakter Bauweise ist eine Installation in den Zwischendecken problemlos möglich.

Optimale Regelung

Der 6-Wege-Kugelhahn mit nominellem Durchmesser DN 15 oder DN 20 besteht aus zwei Kugelhähnen, die mechanisch verbunden sind. Die beiden rechtwinklig angeordneten Bohrungen der Kugeln stellen sicher, dass Heiz- und Kühlsysteme leckfrei getrennt bleiben.

Mittels Blenden lässt sich die maximale Durchflussmenge (Kvs) präzise einstellen. Es ist möglich, in einem Ventil unterschiedliche Kvs-Werte für Kühlen und Heizen einzustellen und diese flexibel an die Betriebsbedingungen anzupassen. Das Resultat ist eine präzisere und zuverlässigere Regelung.

Um die Regelgenauigkeit zu erhöhen, lässt sich der 6-Wege-Kugelhahn von SAUTER mit dem druckunabhängigen Kombiventil SAUTER Valveco Compact zusammenstellen. Diese perfekte Lösung für den hydraulischen Abgleich bietet mehr Planungssicherheit, Installationsfreundlichkeit und Energieeffizienz.

Geringer Aufwand, einfache Montage

Das 6-Wege-Ventil von SAUTER benötigt nur einen Antrieb und spart folglich die Kosten für drei Datenpunkte gegenüber einer Lösung mit vier 2-Wege-Ventilen. Mit weniger Material lassen sich ausserdem Komplikationen durch Einbaufehler leichter vermeiden.

Dank dem Aussengewinde können auch Montagefehler durch Vertauschen von Ventilen ausgeschlossen werden. So sind die Installation und der Ausbau des 6-Wege-Kugelhahns äusserst einfach zu bewerkstelligen.  Er ist mit allen Drehantrieben von SAUTER kompatibel und ohne Werkzeug schnell montiert: aufsetzen und drehen.
