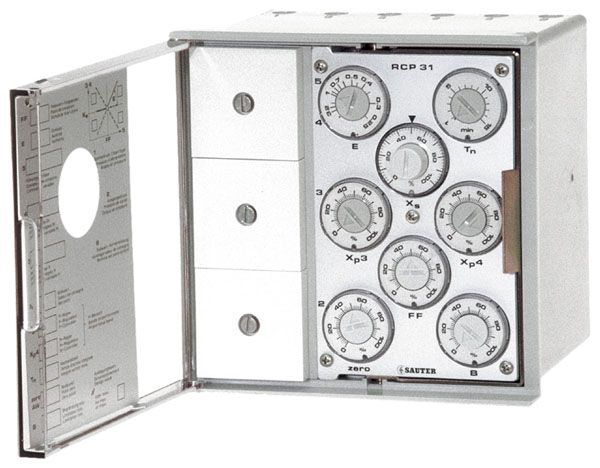

P+PI Kaskadenregler
RCP 30, 31
Ihr Vorteil für mehr Energieeffizienz
Ermöglicht die Realisierung von individuell optimierten Regelungen für maximale Effizienz in pneumatischen Anlagen.
Einsatzgebiete
Raumtemperatur-Regelung (P) mit Zulufttemperatur als Hilfsregelkreis (PI) in der Lüftungs- und Klima-technik. Pneumatische Regelung von Temperatur, Druck, Differenzdruck, Feuchte und Durchfluss in Verbindung mit entsprechenden Messumformern.
Eigenschaften
Technische Beschreibung
Ermöglicht die Realisierung von individuell optimierten Regelungen für maximale Effizienz in pneumatischen Anlagen.
Einsatzgebiete
Raumtemperatur-Regelung (P) mit Zulufttemperatur als Hilfsregelkreis (PI) in der Lüftungs- und Klima-technik. Pneumatische Regelung von Temperatur, Druck, Differenzdruck, Feuchte und Durchfluss in Verbindung mit entsprechenden Messumformern.
Eigenschaften
- P+PI Kaskadenregler
- P+PI Kaskadenfolgeregler
- Universell einsetzbarer Regler für unterschiedlichste Anwendungen
- Gehäuse, Einschub und Fronttüre aus Thermoplast
- Geeignet für Wand- oder Schalttafelmontage
- In Fronttür eingesetzte Funktionsbeschreibung und Inbetriebsetzungshilfe
- Frontplatte mit den Einstellern und 3 abgedeckten Aussparungen für steckbare Manometer (XMP) zur einfachen Inbetriebsetzung
- Sollwerteinsteller XS einstellbar von Hand mit Skalen für alle Centair Messbereiche
- Alle Einstellungen mittels Münze und %-Skala einfachst einstellbar
- Messanschlüsse M4, Steuersinn umstellbar (Auslieferung mit Steuersinn B)
- Druckluftanschlüsse Rp 1/8" Innengewinde
- Konform mit der Richtlinie 97/23/EG Art 3.3 für Druckgeräte
Technische Beschreibung
- Speisedruck 1,3 bar ± 0,1
- Frei zugängliche Einsteller für XS (Sollwert), XP4 (P-Bereich), Tn (Nachstellzeit), E (Einfluss) und FF (Knickpunkt)
- Eingänge für
- Sollwertferneinstellung
- Haupt-Regelgrösse
- Hilfs-Regelgrösse
- Führungsgrösse
- Ausgänge für
- Ausgangsdruck für Klappen- oder Ventilantrieb
