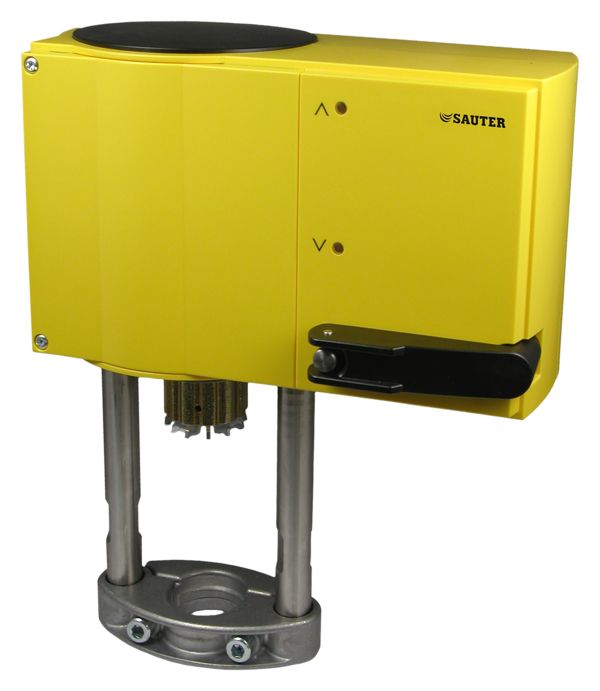

Ventilantrieb mit SUT Stellungsregler

AVM 234S

Ventilantrieb mit SUT Stellungsregler

Ihr Vorteil für mehr Energieeffizienz

Automatische Ventiladaption, präzises Ansteuern und hohe Energieeffizienz mit niedrigsten Laufgeräuschen


Eigenschaften

  • Betätigen der 2- und 3-Wege-Ventile der Typenreihen VQD/BQD und VQE/BQE sowie VUG/BUG, VUS/BUS, VUP und V6R/B6R

  • Für Regler mit stetigem Ausgang (0…10 V oder 4…20 mA) oder schaltendem Ausgang (2-Punkt oder 3-Punkt-Steuerung)

  • Schrittmotor mit Ansteuerungselektronik SAUTER Universal Technology (SUT) und elektronische kraftabhängige Abschaltung

  • Einfacher Zusammenbau mit Ventil, Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung (patentiertes System)

  • Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Anzeige mittels 2 LEDs

  • Kodierschalter zur Auswahl von Kennlinie und Laufzeit

  • Kennlinienart (linear/quadratisch/gleichprozentig) am Antrieb einstellbar

  • Selbständige Adaptierung an den Hub des Ventils (min. Ventilhub 8 mm, max. Ventilhub 49 mm). Der eingemessene Hub wird gespeichert und geht auch bei Spannungsunterbrechung nicht verloren

  • Wirksinn auswählbar über Schraubklemmen beim elektrischen Anschluss

  • Handkurbel für externe Handverstellung mit Motorausschaltung und als Auslöser für eine Neuinitialisierung

  • Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile

  • Speisespannung 230 V mit Modul oder direkter Anschluss für 24 V~ / 24 V=, stetige Ansteuerung auch bei 230 V zulässig

  • Wartungsfreies Getriebe aus Sinterstahl, Getriebeplatine aus Stahl

  • Montagesäule aus nicht rostendem Stahl, Montagebügel aus Leichtmetallguss für den Ventilanbau

  • Elektrische Anschlüsse (max. 2,5 mm²) mit Schraubklemmen

  • Drei ausbrechbare Kabelzuführungen für M20 × 1,5 (2×) und M16 × 1,5

  • Montage senkrecht stehend bis waagerecht, nicht hängend
