Ihr Vorteil für mehr Energieeffizienz
Ermöglicht die Realisierung von individuell optimierten Regelungen für maximale Effizienz in pneumatischen Anlagen.
Einsatzgebiete
Ansteuerung einer temperaturabhängigen Aussenluft-Umluft-Klappe in Verbindung mit einem Messumformer in der Lüftungs- und Klimatechnik. Mischlufttemperatur-Regelung durch 2 getrennte Messumformer, z.B. im Winterbetrieb.
Eigenschaften
- Steuerung der Frischluftklappe in Abhängigkeit der Aussentemperatur-Trapezdiagramm

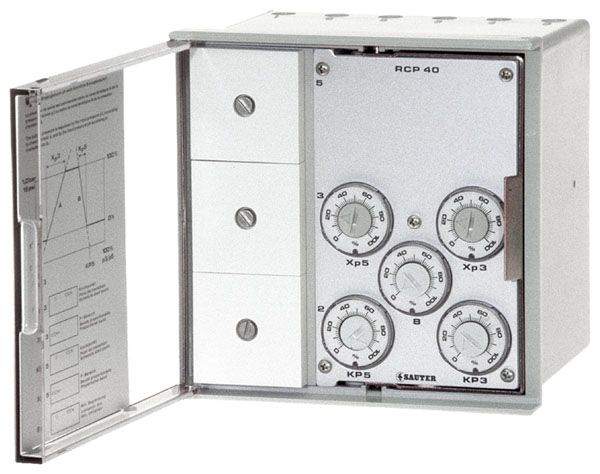

- Gehäuse, Einschub und Fronttüre aus Thermoplast
- Geeignet für Wand- oder Schalttafelmontage
- In Fronttür eingesetzte Funktionsbeschreibung und Inbetriebsetzungshilfe
- Frontplatte mit den Einstellern und 3 abgedeckten Aussparungen für steckbare Manometer (XMP) zur einfachen Inbetriebsetzung
- Alle Einstellungen mittels Münze und %-Skala einfachst einstellbar
- Messanschlüsse M4, Steuersinn umstellbar (Auslieferung mit Steuersinn B)
- Druckluftanschlüsse Rp 1/8" Innengewinde
- Konform mit der Richtlinie 97/23/EG Art 3.3 für Druckgeräte
Technische Beschreibung
- Speisedruck 1,3 bar ± 0,1
- Frei zugängliche Einsteller für KP3+5 (Knickpunkt), XP3+5 (P-Bereich)
- Eingänge für
- Ausgänge für
- Ausgangsdruck für Klappenantrieb
