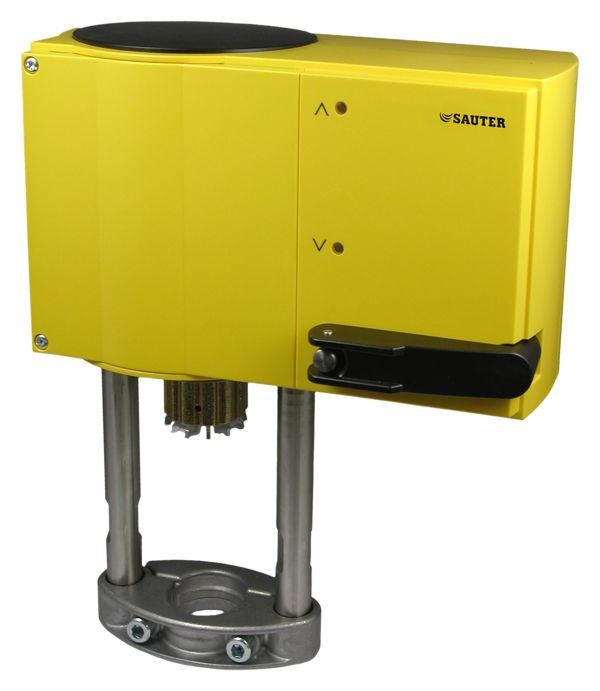

Ventilantrieb SUT mit Federrückzug

AVF 234S

Ventilantrieb SUT mit Federrückzug

Ihr Vorteil für mehr Energieeffizienz

Automatische Ventiladaption, präzises Ansteuern und hohe Energieeffizienz mit niedrigsten Laufgeräuschen


Eigenschaften

  • Betätigung von 2- und 3-Wege-Ventilen der Typenreihen VQD/BQD, VQE/BQE, VUG/BUG, VUP, VUS/BUS und V6R/B6R

  • Für Regler mit schaltendem (2-/3-Punkt) und stetigem (0…10 V, 4…20 mA) Ausgang

  • Federrückzug fährt bei Ausfall/Unterbrechung der Speisespannung oder beim Ansprechen eines Begrenzungsreglers auf die Endposition

  • Schrittmotor mit Ansteuerungselektronik SAUTER Universal Technology (SUT) und elektronische kraftabhängige Abschaltung

  • Einfacher Zusammenbau mit Ventil, Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung (patentiertes System)

  • Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Anzeige mittels 2 LEDs

  • Kodierschalter zur Auswahl von Kennlinie und Laufzeit

  • Kennlinienart (linear/quadratisch/gleichprozentig) am Antrieb einstellbar

  • Selbständige Adaptierung an den Hub des Ventils (min. Ventilhub 8 mm, max. Ventilhub 49 mm). Der eingemessene Hub wird gespeichert und geht auch bei Spannungsunterbrechung nicht verloren

  • Wirksinn auswählbar über Schraubklemmen beim elektrischen Anschluss

  • Handkurbel für externe Handverstellung mit Motorausschaltung und als Auslöser für eine Neuinitialisierung

  • Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile

  • Speisespannung 230 V mit Modul oder direkter Anschluss für 24 VAC oder 24 VDC, stetige Ansteuerung auch bei 230 V zulässig

  • Wartungsfreies Getriebe aus Sinterstahl, Getriebeplatine aus Stahl

  • Federpaket und Montagesäule aus nicht rostendem Stahl, Montagebügel aus Leichtmetallguss für den Ventilanbau

  • Elektrische Anschlüsse (max. 2,5 mm²) mit Schraubklemmen

  • Drei ausbrechbare Kabelzuführungen für M20 × 1,5 (2×) und M16 × 1,5

  • Montage senkrecht stehend bis waagerecht, nicht hängend
